トルシア形高力ボルト(とるしあがたこうりょくぼると)とは
高力ボルト(ハイテンションボルト)の一種です。
一定のトルク(回転力)で締め付けることによって、ピンテールという先端部分がねじ切れます。
●シャーボルトとも呼びます。
●シャーレンチという、トルシア形高力ボルトを締め付ける工具にて締め付けます。
●ピンテールが千切(ちぎ)れるということは、規定の力で締め付けられているということなので、摩擦接合用高力六角ボルトよりも締め付け度合の判断が容易です。
<写真>
トルシア形高力ボルトの例。手前のギザギザ部分がピンテール。規定のトルク以上が掛かれば、ここが破断する。
<写真>

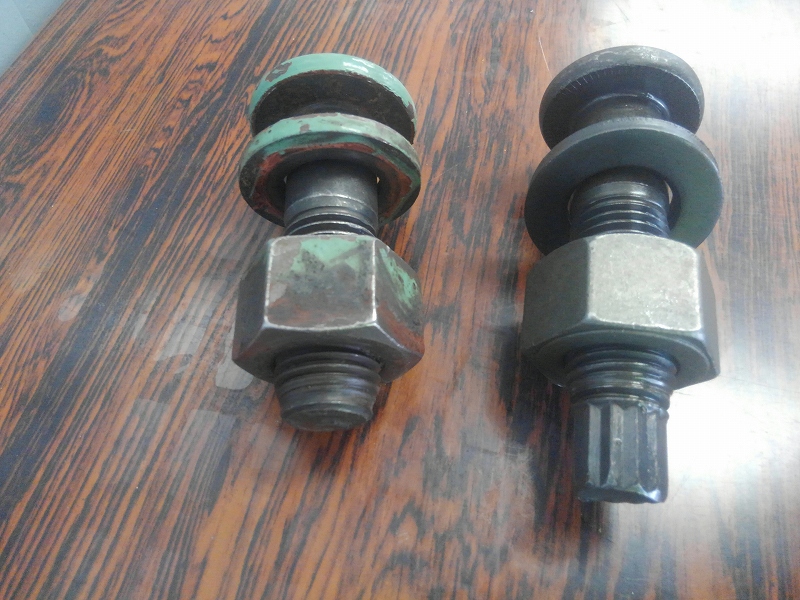

左側がピンテールが破断したトルシア形高力ボルト。
<写真>
ガセットプレートを固定したトルシア形高力ボルト。ピンテールがちぎれているので、締め付けが十分であることが分かる。
